罗姆电源管理IC BD71847AMWV 适用于恩智浦 “i.MX 8M Mini系列”处理器

分享到:

全球知名半导体制造商ROHM(总部位于日本京都)开发出非常适用于NXP® Semiconductors(以下简称“恩智浦公司”)应用处理器“i.MX 8M Mini系列”的高效电源管理IC(以下简称“PMIC”)“BD71847AMWV”。

近年来,随着IoT技术的发展,在诸如智能音箱的声控命令及流式音频/视频等领域,电子设备与用户交互(人机对话,人机互动)的需求日益高涨。

恩智浦公司的i.MX 8M Mini应用处理器配备多达4个Arm® Cortex®-A53内核(工作频率高达1.8GHz)、一个Arm Cortex-M4内核(低功耗待机的工作频率高达400MHz)。此外,还支持1080p分辨率处理、2D/3D图形、高级音频播放功能、高速接口等,为众多消费电子设备和工业设备应用提供节能且高性能的解决方案。

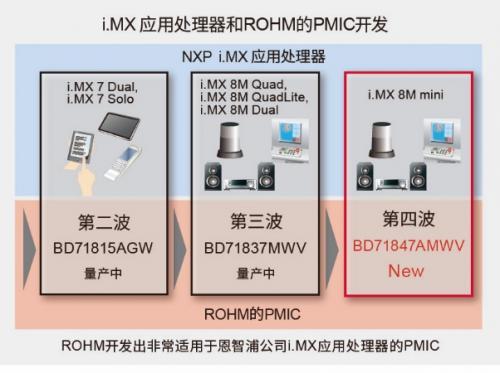

ROHM一直致力于适合恩智浦公司i.MX 8M系列的PMIC的开发,并于2018年推出适用于“i.MX 8M Quad/Dual”的PMIC “BD71837MWV”。此次,又针对采用先进工艺且具有优异节能性能的“i.MX 8M Mini系列”,推出新的PMIC “BD71847AMWV”。

恩智浦公司的“i.MX 8M Mini系列”是一款具有出色的运算能力、节能性能、语音/音乐及视频处理能力的应用处理器。

“BD71847AMWV”是融入ROHM多年积累的处理器用电源技术,并集成了处理器所需的电源系统(Power Rail)与功能的PMIC。仅1枚芯片即可提供包括功率转换效率高达95%的高效率DC/DC转换器*1在内的系统所需的电源和保护功能,同时还内置进行电源管理的ON/OFF时序器,不仅有助于应用的小型化,还使应用设计更加容易,并大大缩短开发周期。

恩智浦公司的i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。对于希望最大限度地发挥i.MX 8M Mini性能的客户来说,BD71847AMWV是一款出色的产品。还配备了参考板,仅1枚芯片即可为处理器提供最佳的电源解决方案。”

本产品于2019年3月开始出售样品(800日元/个,不含税),计划于同年8月开始以月产40万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co., Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。

未来ROHM将继续开发有助于节能和系统优化的产品与解决方案,为社会发展贡献力量。

11


<新产品特点>
一.仅1枚芯片即可轻松实现i.MX 8M Mini应用处理器所需的电源功能

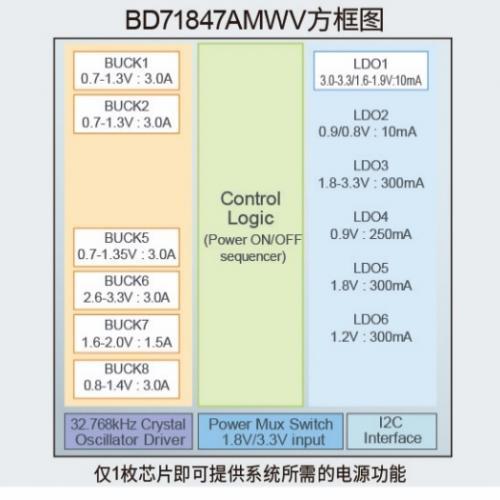

“BD71847AMWV”的电源电路根据“i.MX 8M Mini系列”应用处理器的电源系统设计而成,集控制逻辑、6通道降压型DC/DC转换器(Buck Converter)、6通道LDO*2于一身,仅这1枚芯片,不仅可为处理器供电,还可为应用所需的DDR存储器供电。此外,还内置有SDXC卡用1.8V/3.3V开关、32.768kHz晶振缓冲器、众多保护功能(各电源系统的输出短路、输出过电压、输出过电流及热关断等)。

该产品还搭载功率转换效率高达95%的降压型DC/DC转换器,输入电压范围更宽,支持从1节锂离子电池到USB的广泛电压范围(2.7V~5.5V),因此,不愧为i.MX 8M Mini处理器应用领域的最佳PMIC。

13


不仅如此,还配备了可轻松评估BD71847AMWV的环境。

1  配备Linux驱动程序,可缩短应用开发周期
ROHM还为客户准备了BD71847AMWV 的Linux驱动程序、设计时所需的外围应用相关的设计指南、参考电路及参考布局,可缩短应用开发周期,及时向市场推出产品。

14

关于Linux驱动程序和评估用文档,请访问:

https://www.rohm.com.cn/products/power-management/power-management-ic-for-system/industrial-consumer-applications/nxp-imx/bd71847amwv-product

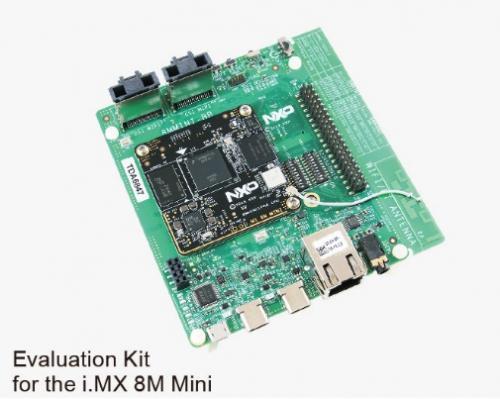

2  配备i.MX 8M Mini EVK,可立即评估
恩智浦公司可提供搭载BD71847AMWV的i.MX 8M Mini处理器评估套件,可即刻评估i.MX 8M Mini处理器的工作。

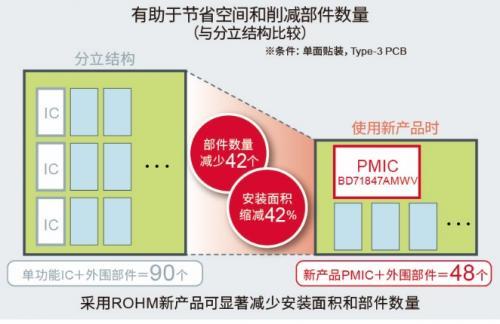

二.小型封装,节省空间42%
采用小型QFN封装(7mm x 7mm, 高度1mm Max, 间距0.4mm, 56pin),不仅可提供所需的电源功能,而且PMIC的引脚配置设计还使i.MX 8M Mini应用处理器和DDR存储器的连接更加容易,非常有助于减轻PCB板布局设计时的负担。同分立元器件组成的与新产品相同的电源系统相比,部件数量可减少42个,贴装面积可缩减42%(以“单面贴装、Type-3 PCB”为条件)。另外,如果采用双面贴装,则仅需不到400mm2的空间即可实现电源功能。

15

三.可根据系统的用途量身定制
为了使应用设计更灵活更自由,新产品搭载了支持电源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的时序器。通过I2C接口和OTP(One Time Programmable) ROM,根据系统要求的功能和存储器类型,可定制各电源的输出电压、ON/OFF控制、保护功能的启用/禁用、以及电源模式的转换条件,从而可实现满足用途需求的最佳应用设计。


<新产品的功能概要>
- 输入电压2.7V ~ 5.5V
- 降压型DC/DC转换器 x 6ch、LDO x 6ch
- 搭载SD卡驱动用多路复用器
- 内置32.768kHz晶振电路
- 搭载丰富的保护功能(软启动功能、电源轨错误检测、过电压保护、过电流保护等)
- 支持I2C接口(Max 1MHz)
- 中断功能(带掩码功能)


<术语解说>
*1) DC/DC转换器
DC/DC转换器是电源IC的一种,具有将直流(DC)电压转换为直流电压的功能。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。

*2) LDO稳压器(Low Drop Out Regulator / 低饱和稳压器)
输入和输出的电压差较低,属于“线性稳压器”(输入输出电压呈线性动作)类别里的电源IC。

与DC/DC等开关稳压器相比,具有电路结构简单、噪声低等特点。
